DG Питательный насос высокого давления котла
Насосы типа DG высокого давления предназначены для подачи воды в котлы высокого давления или перекачивания чистой воды под высоким давлением.
Описание продукта
Применение
Насосы типа DG высокого давления предназначены для:
Питания котлов высокого давления
Перекачивания чистой воды под высоким давлением
Основные параметры:
Температура перекачиваемой среды: не более 160°C
Диапазон производительности: 100–580 м³/ч
Диапазон напора: 1128–1690 м
Конструкция
Насосы представляют собой многоступенчатые центробежные насосы с секционным корпусом.
Всасывающий и нагнетательный патрубки расположены вертикально вверх.
Средние секции ступеней и нагнетательный корпус жёстко соединены стяжными болтами.
Основное уплотнение между корпусами обеспечивается контактом металл-металл, а кольца O-типа используются в качестве вспомогательных уплотнений.
Для корпусов (всасывающего, ступенчатого и нагнетательного) питательных насосов BGB высокого давления применяются кованые детали.
Уплотнение вала
Вращающиеся части насосов герметизируются с помощью мягкой сальниковой набивки и охлаждающей воды. В зоне уплотнения вала установлена сменная втулка, обеспечивающая защиту вала насоса.
Подшипники и система осевой балансировки
Опорные узлы:
Вращающаяся группа (ротор) поддерживается подшипниками скольжения, установленными с двух сторон вала насоса.
Подшипники имеют принудительную смазку (для насосов серии DG предусмотрена отдельная масляная система).
Балансировка осевых усилий:
Основное устройство: балансировочный диск, компенсирующий осевое усилие ротора.
Дополнительно установлен упорный подшипник, воспринимающий остаточные осевые нагрузки, возникающие при изменении рабочих режимов.

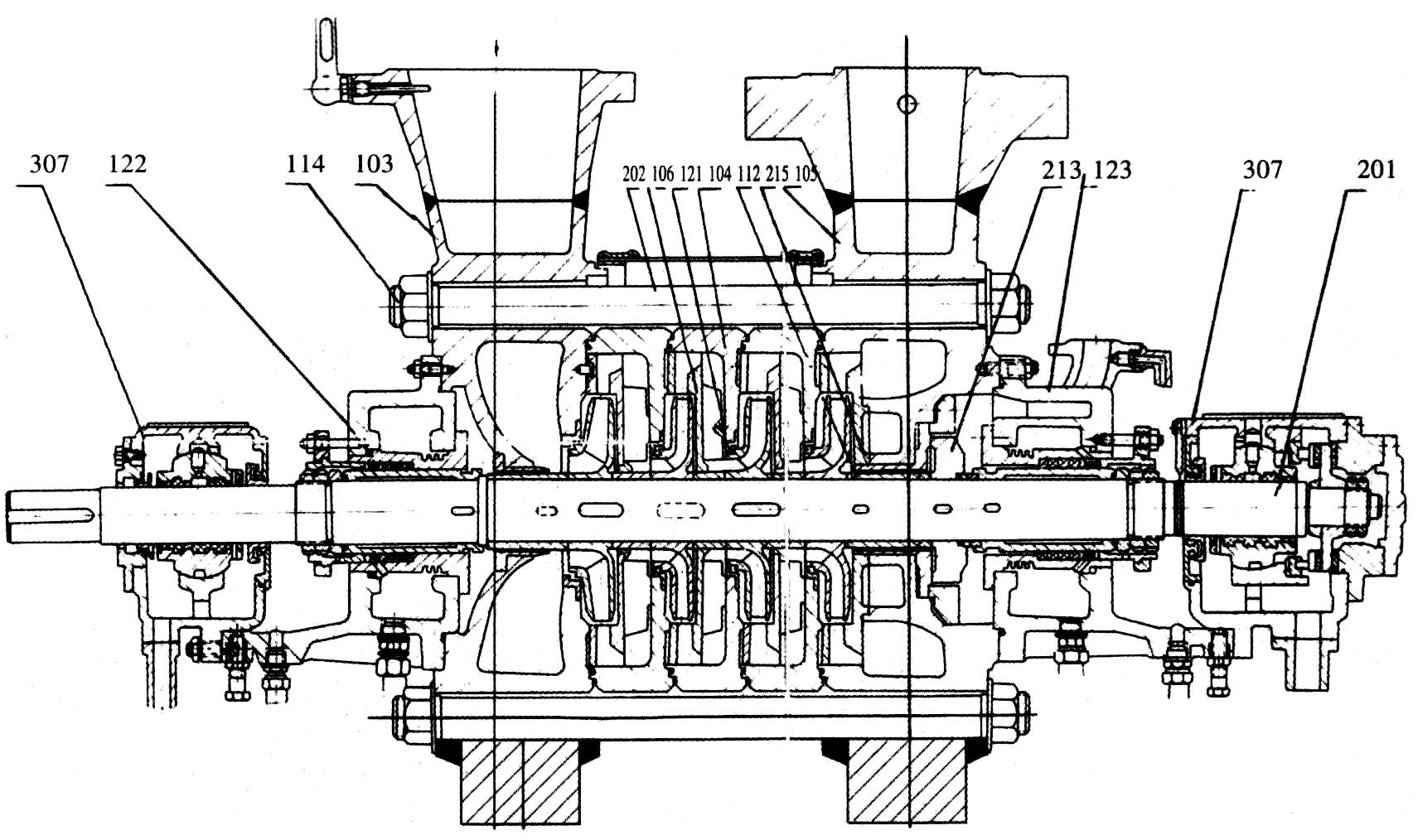

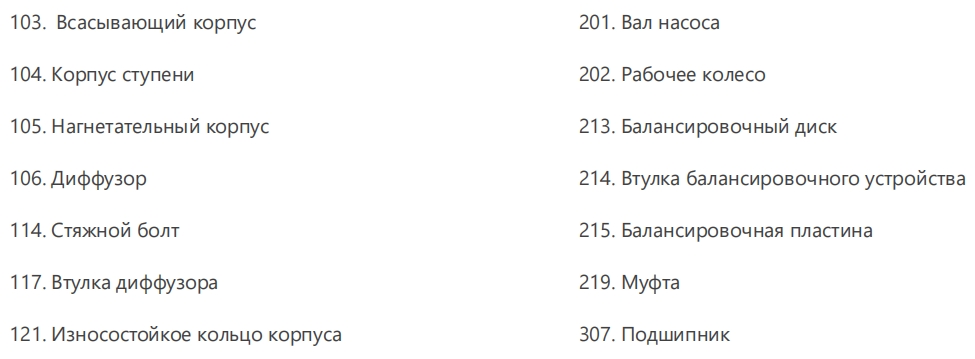

Конструкция DG
